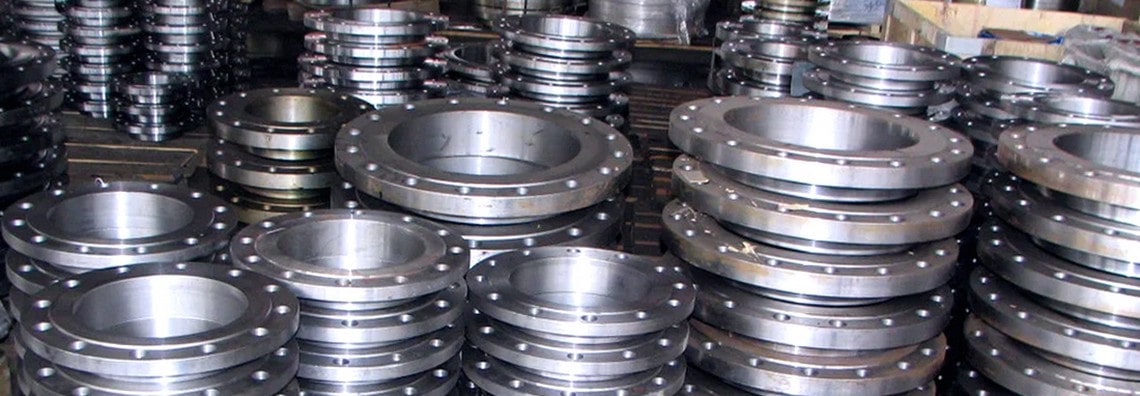

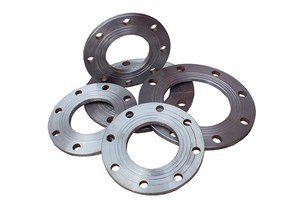

Стальной фланец – это плоский элемент круглого (реже квадратного или прямоугольного) сечения, предназначенный для соединения отдельных частей трубопроводной системы. Деталь выглядит как металлическое кольцо, по радиусу которого на равных расстояниях, в соответствии с ГОСТ 12815-80, высверлены отверстия под крепёжные элементы – болты или шпильки. Фланец устанавливается на торце трубы и приваривается к ней, для чего в конструкции предусмотрена специальная фаска под силовой сварочный шов.
Сортамент плоских фланцев Ру 10 ГОСТ 12820-80
Наименование | Условный диаметр | Наружный диаметр | Цена/шт. |
---|---|---|---|
Фланец стальной 15 | 15 ДУ | 95 мм | 98 ₽ |
Фланец стальной 25 | 25 ДУ | 115 мм | 134 ₽ |
Фланец стальной 32 | 32 ДУ | 135 мм | 197 ₽ |
Фланец стальной 40 | 40 ДУ | 145 мм | 232 ₽ |
Фланец стальной 65 | 65 ДУ | 180 мм | 335 ₽ |
Фланец стальной 80 | 80 ДУ | 195 мм | 380 ₽ |
Фланец стальной 100 | 100 ДУ | 215 мм | 596 ₽ |
Фланец стальной 150 | 150 ДУ | 280 мм | 936 ₽ |
Технология крепления фланцев

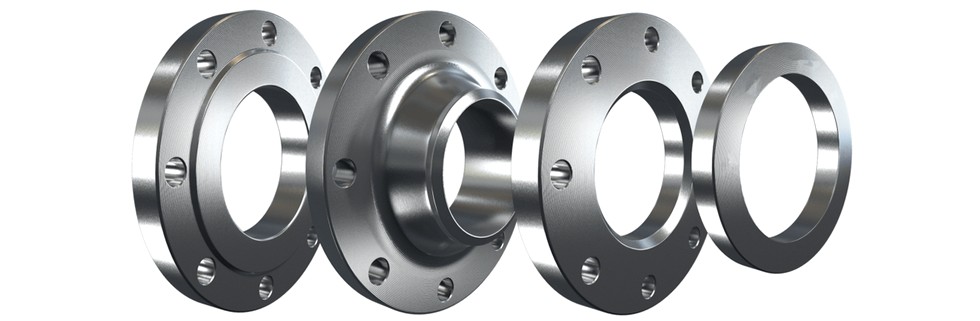

Фланцевые соединения – наиболее удобный и прочный вид монтажа труб между собой и дополнительного оборудования с трубопроводом. В зависимости от назначения и характера транспортируемого материала (газ, жидкость) фланцы выпускаются в 9 различных исполнениях. Выступы, борозды, шипы, пазы и другие конструктивные особенности позволяют увеличить плотность соединения, добиться большей герметизации.
Попарное производство изделий обеспечивает надёжность стыковки. При стягивании фланцев между ними помещается прокладка из диэлектрика (паронит или термостабилизированный графит), которая обеспечивает как дополнительную герметичность соединения, так и электроизолированность каждого участка магистрали.

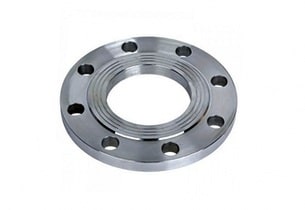

Отличительные особенности плоского фланца
К основным характеристикам фланца стального относятся:
- изготовление из высокопрочной легированной нержавеющей стали марок ст.20, 09Г2С и т.п.;
- массовое производство представлено линейкой типоразмеров от Ру-10 до Ру-1000;
- надёжность соединения при работе с давлением до 2,5 МПа (250 кгс/см²);
- эксплуатация при температурах от -70°C до +300°С.
Эти параметры обеспечивают металлическим фланцам применение во многих областях промышленного производства и бытового технического обслуживания. Они соединяют отдельные трубы в единую магистраль, организуют включение в неё теплообменников и резервуаров, подключение агрегатов и механизмов, контрольно-измерительного оборудования, установку запорной арматуры. Используются эти элементы и для отвода опасных или отработанных материалов, а также для установки пожарных гидрантов.
Плюсы и минусы стального фланца
Фланцевые соединения относятся к числу разъёмных, что значительно упрощает как монтаж, так и демонтаж их в случае проведения ремонтных или реконструкционных работ. Использование сварки или пайки предполагает в этом случае сложные действия с применением режущего инструмента. Поэтому при выборе способа крепления предпочтение отдаётся стальным фланцам, преимуществами которых кроме этого являются:
- долгий срок эксплуатации;
- устойчивость к работе с агрессивными средами;
- обеспечение герметизации и возможность периодически регулировать её с помощью профилактических подтяжек;
- использование в местах с повышенным давлением;
- осуществление демонтажа без повреждений и связанных с этим последствий.
К незначительным минусам изделия можно отнести трудоёмкость их установки, требующей проведения сварочных работ, и необходимость контроля за состоянием прокладок. Со временем соединение теряет герметичность, что влияет на работу системы в целом.
«Рент Металл» предлагает купить фланец стальной в розницу и оптом, который изготовлен в соответствии с ГОСТ 12816-80. Чтобы заказать приварной плоский фланец — оформите заявку или позвоните нам!
